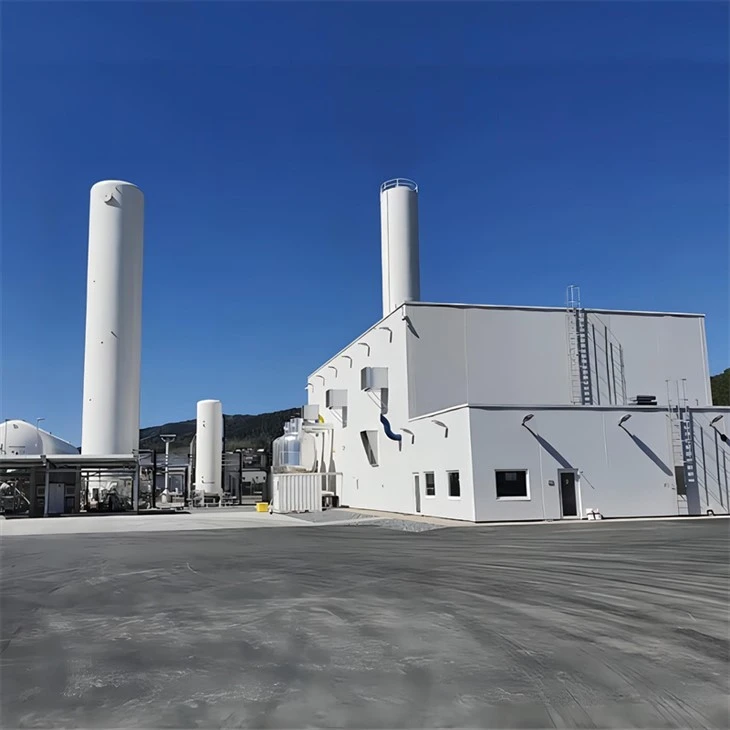

Plantas de separação de ar criogênicas

A separação é alcançada confiando nos diferentes pontos de ebulição de cada componente no ar. O ponto de ebulição do nitrogênio sob pressão atmosférica padrão é de -195,8 graus, o oxigênio é de -183 e o argônio está entre os dois. Através do resfriamento profundo, cada componente é liquefeito e separado por sua vez.

O ar primeiro passa por um filtro de estágio multi - para remover partículas com um diâmetro maior que 0,3μm, fornecendo uma fonte de ar limpa para a operação estável do equipamento subsequente.

Um compressor centrífugo é usado para pressurizar o ar a 5-8 bar, de modo que a temperatura de liquefação de gás é aumentada para cerca de -170 graus, o que é conveniente para o tratamento subsequente de resfriamento e liquefação.

O ar de temperatura alta compactado - é resfriado pela troca de calor com água de resfriamento através do sistema de resfriamento e o vapor de água é removido ao mesmo tempo; Em seguida, a peneira molecular nas impurezas do purificador adsorve, como dióxido de carbono, e o contêiner de adsorção funciona alternadamente para obter purificação contínua.

O ar purificado entra no trocador de calor e troca calor com o baixo - temperatura do produto e o fluxo de gases de exaustão em contracorrente a cerca de -185 graus, que não apenas esfria, mas também recupera a energia fria. Os trocadores de calor de alumínio brasiled são frequentemente usados ​​para melhorar a eficiência.

O oxigênio é separado conectando uma torre de pressão "alta -}" e uma torre de pressão "baixa -} em série. O primeiro realiza separação preliminar, enquanto o último purifica oxigênio. O nitrogênio é descarregado do topo da torre e o oxigênio é produzido a partir do fundo da torre. Extrair argônio requer torre de argônio bruto adicional e processamento de torre de argônio puro.
